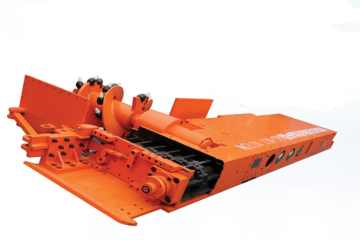

MG200/245-TPD型極薄煤層電牽引采煤機
MG200/245-TPD型極薄煤層電牽引采煤機是一種多電機橫向布置的爬底板式、鏈牽引采煤機。適用于開采35度以下，0.69~0.95m的極薄煤層。該機的主要特點是采用整體機殼，剛性好，結構緊湊,截割能力強;采用交流變頻調速,可靠性高;牽引能力大,易于實現自動化；可離機控制，解決了司機跟機操作安全問題。
The machine is a flour-based in- web chain AC electrical haulage coal shearer powered by multi-dynamo.The machine is suitable for opearting in coal seams from 0.69m to 0.95m with an inclinations of≤35°.The shearer has the features as follow: integral main body has good rigidity,compact stracture ,strong cutting ability ,high relibility Ac frenquency change speed control system,big haulage pull,easy for automation coal mining,can be operated off the machine for safety.
|
技術特征 |
采煤機型號 |
|
MG200/245-PTD |
|
|
一、總體配套參數 |
|
|
設計生產能力 t/h |
253 |
|
采高范圍 mm |
690~950 |
|
煤層傾角 ° |
≤45° |
|
煤質硬度 |
f≤3 |
|
機面高度 mm |
380 |
|
下切深度 mm |
60 |
|
配套運輸機 |
SGB-620/40T |
|
支護形式 |
單體液壓支柱 |
|
二、采煤機參數 |
|
|
總裝機功率 kw |
245 |
|
供電電壓 V |
1140 |
|
牽引力 kN |
220 |
|
牽引速速 m/min |
0~5.2 |
|
牽引方式 |
交流變頻調速 |
|
操作方式 |
跟機、遙控 |
|
滾筒直徑 mm |
φ700，φ750，φ800，φ900 |
|
滾筒轉速 r/min |
93.6 |
|
截深 mm |
800 |
|
降塵方式 |
內、外噴霧 |
|
供水量 l/min |
80 |
|
供水壓力 MPa |
2.5 |
|
整機外形尺寸 mm |
5890×2197×750 |
|
最大不可拆組件尺寸 mm |
4223×1100×460 |
|
最大不可拆組件重量 kg |
11000 |
|
機器重量 kg |
16000 |
